Popis produktů

Tento 18pólový magnetostator je nehybnou hlavní součástí generátoru permanentních magnetů motocyklového motoru. Ve spojení s rotorem dodává energii do celého elektrického systému vozidla a poskytuje spouštěcí signál pro zapalovací systém. Je kompatibilní s modely LONCIN RALLY300 a LX300GY-A.

Produkt se vyznačuje třífázovou strukturou s 18 cívkami, 6 cívkami na fázi, běžnou konfigurací generátoru pro motocykly a tříkolky středních-až{4}}velkých objemů. Ve srovnání se statory s menším počtem pólů nabízí vyšší výstupní výkon a stabilnější napětí, splňující různé požadavky na elektrickou zátěž RALLY300, včetně světel, ABS a přístrojů.

Tři otvory pro upevňovací šrouby na montážní přírubě statoru jsou kritickými rozměry pro instalaci a umístění. Musí dokonale odpovídat rozteči a úhlu otvorů na bloku motoru; jinak bude instalace nemožná nebo dojde k odchylkám souososti, což povede k tření rotoru, abnormálním zvukům a nestabilnímu generování generátoru.

Strukturální složení

Jádro statoru	18vrstvé plechy z křemíkové oceli naskládané dohromady, s 18 drážkami pro cívky
Třífázové vinutí cívky	18 sad smaltovaných drátových cívek, tří{1}}fázové distribuované vinutí
Montážní příruba	Se 3 rovnoměrně rozmístěnými upevňovacími otvory, kruhová polohovací struktura

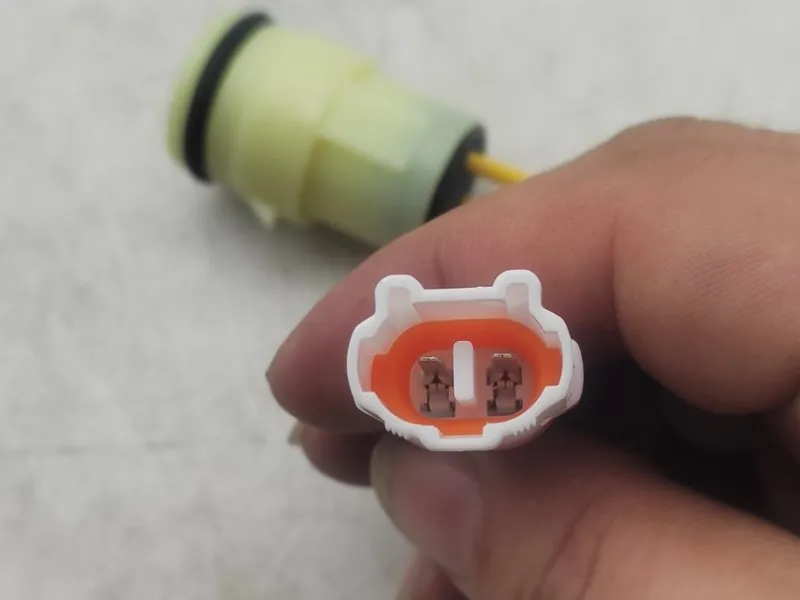

Spouštěcí cívka	Samostatné malé indukční cívky se signálovými vodiči

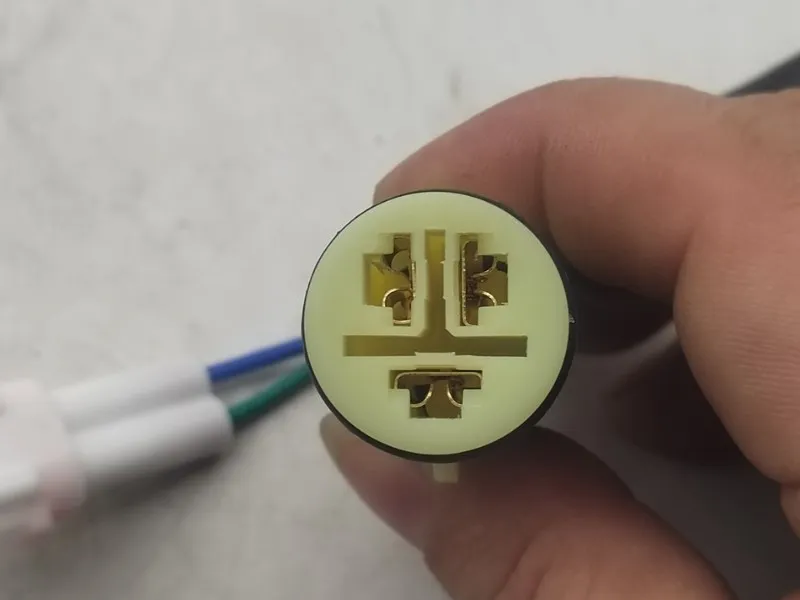

Olověný postroj	Vícežilový měděný drát odolný proti vysokým teplotám-+ vodotěsný izolační plášť
Izolační vrstva	Izolační papír pro štěrbiny cívky, zalévací/izolační lak z epoxidové pryskyřice
